Graafinen esittäminen
Kuvaaja tuotetaan kokelaan valitsemalla koejärjestelmän ohjelmalla, ja se liitetään kuvakaappauksena osaksi vastausta. Kuvaajan akseleilla on esitettävä suure, yksikkö ja asteikko.
Kuvaajan akselit rajataan tarpeen mukaisesti, origoa ei välttämättä tarvitse esittää kuvaajassa.
Tehtävän luonteen mukaisesti kuvaajan pisteisiin sovitetaan niihin sopiva suora tai käyrä.
Tämä on joskus vaikea arvioida:
Jos ratkaisun kannalta sovitteen tyypillä ei ole merkitystä, niin riittää, että käyrä noudattaa mittauspisteitä tarkoituksenmukaisesti ja fysikaalisesti mielekkäällä tavalla.
Kuvaajaan merkitään johtopäätösten kannalta olennaiset kohdat, kuten kuvaajalta luetut pisteet tai hetkellistä nopeutta laskettaessa kyseinen tangentti. Apuna voi käyttää kuvankäsittelyyn tarkoitettua ohjelmaa tai täydentää vastausta sanallisesti
Tyypillisiä puutteellisuuksia ja virheitä, jotka johtavat pistemenetyksiin, ovat esimerkiksi:
- Akseleilta puuttuvat asteikot.
- Akselit ovat väärin päin.
- Akseleilta puuttuu suuretunnukset tai yksiköt.
- Kuvasta puuttuu mittauspisteitä ilman perustelua.
- Graafinen tasoitus puuttuu tai istuu huonosti mittauspisteisiin.
- Kulmakertoimen määrittämiseen ei ole käytetty kuvaajaa vaan mittauspisteitä.

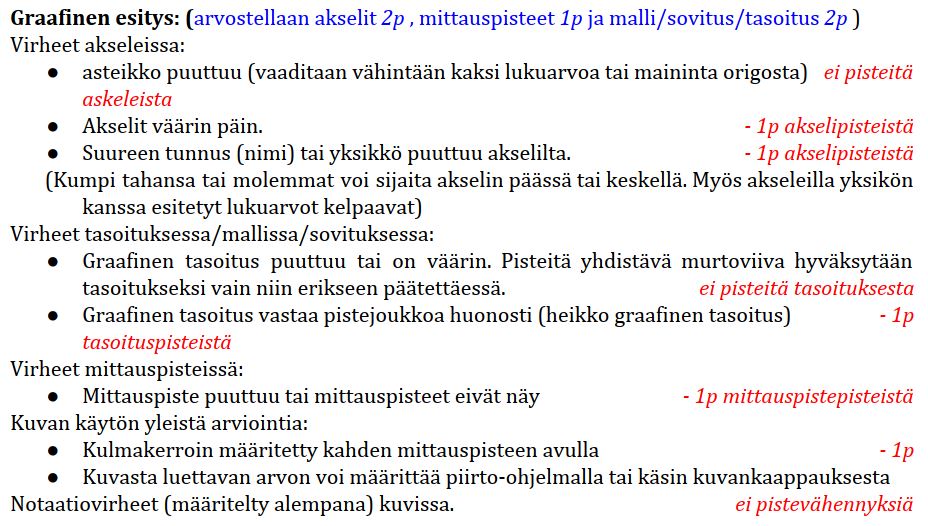

Virheiden pistemenetykset (15 p tehtävä):
Voimakuviot
Voimakuvio on kaavamainen kuva, jossa on kappale ja vektorinuolilla esitettyinä kappaleeseen vaikuttavat voimat.
Voimakuvioon voi lisätä nopeus- ja/tai kiihtyvyysvektorin, kunhan ne ovat selvästi erotettavissa voimavektoreista.
Tyypillisiä voimakuvioiden puutteita ja virheellisyyksiä, jotka voivat johtaa pistemenetyksiin, ovat esimerkiksi:
- Kuviosta puuttuu voimia tai siinä on ylimääräisiä voimia.
- Voima on piirretty osoittamaan selvästi väärään suuntaan.
- Voimille on piirretty voimakuvioon komponentteja tavalla, joka tekee kuvion vaikeasti tulkittavaksi.
HUOM! Merkitse voimien komponentit esim. pilkkuviivoilla. - Voimien nimeäminen suuresymboleilla tai nimillä puuttuu.
- Tasapainotehtävissä voimien vaikutuspisteet ovat selvästi väärin.
Monet virheet koskevat voimia: kitka ja tukivoima kaltevalla tasolla.
Huom! Pyri piirtämään voimakuvio siten, että myös momenttiehto toteutuu (jos kappale ei pyöri). Tukivoima!

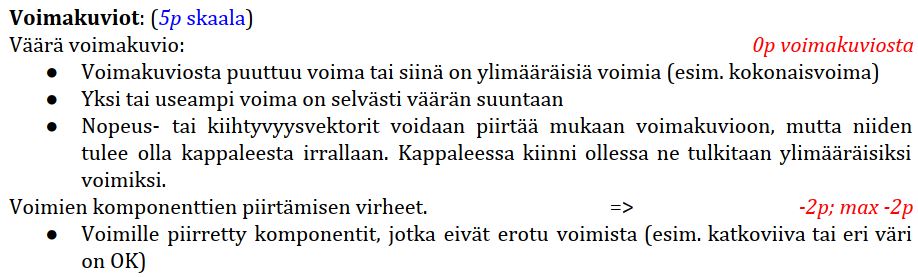

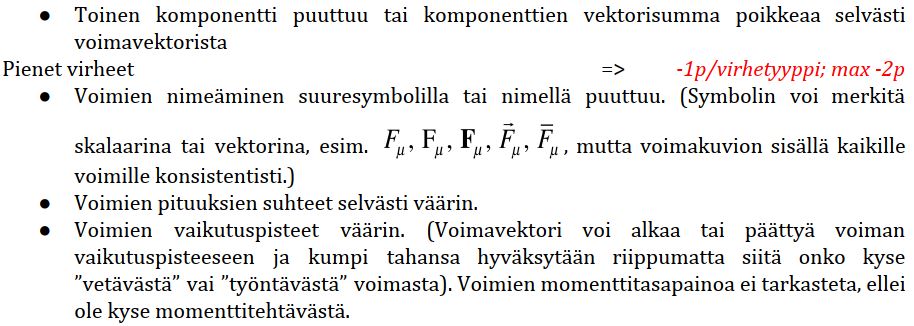

Virheiden pistemenetykset (15 p tehtävä):
Ekstra
Tehtäviä voimakuvioiden harjoittelemiseksi: Moniste
YTL:n fysiikan jaos kommentoi erilaisia opiskelijoiden tekemiä ratkaisuja 16.5.2018: LINKKI
Vektorit fysiikan ratkaisuissa
- Tarkista, ovatko mallikuvan vektorit likipitäen oikean pituisia suhteessa toisiinsa.
- Muista, että vektoritehtävissä on ilmoitettava aina vektorin suuruus ja suunta.
- Kuvassa on selitettävä suuresymboleita käyttäen, mitä vektoreita kuvassa on (esim. G = painovoima).
- Vektoritehtäviin on aina piirrettävä kuva, josta vektorin suunta ilmenee.
- Jos vektorin suuntaa varten kulma on piirretty näkyviin kuvioon, riittää, kun vastauksessa ilmoitetaan kulman suuruus.
Tällöin ei tarvitse selittää suuntaa.
