7. Putoava sauvamagneetti 15 p.

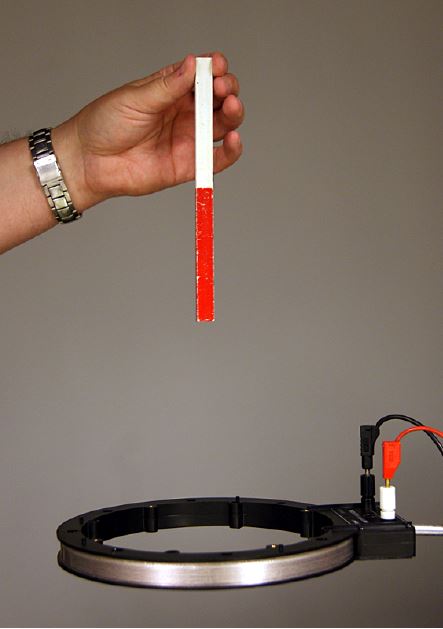

Sauvamagneetti pudotetaan käämin läpi kuvan 7. A mukaisesti. Käämissä on 500 kierrosta kuparilankaa. Käämin

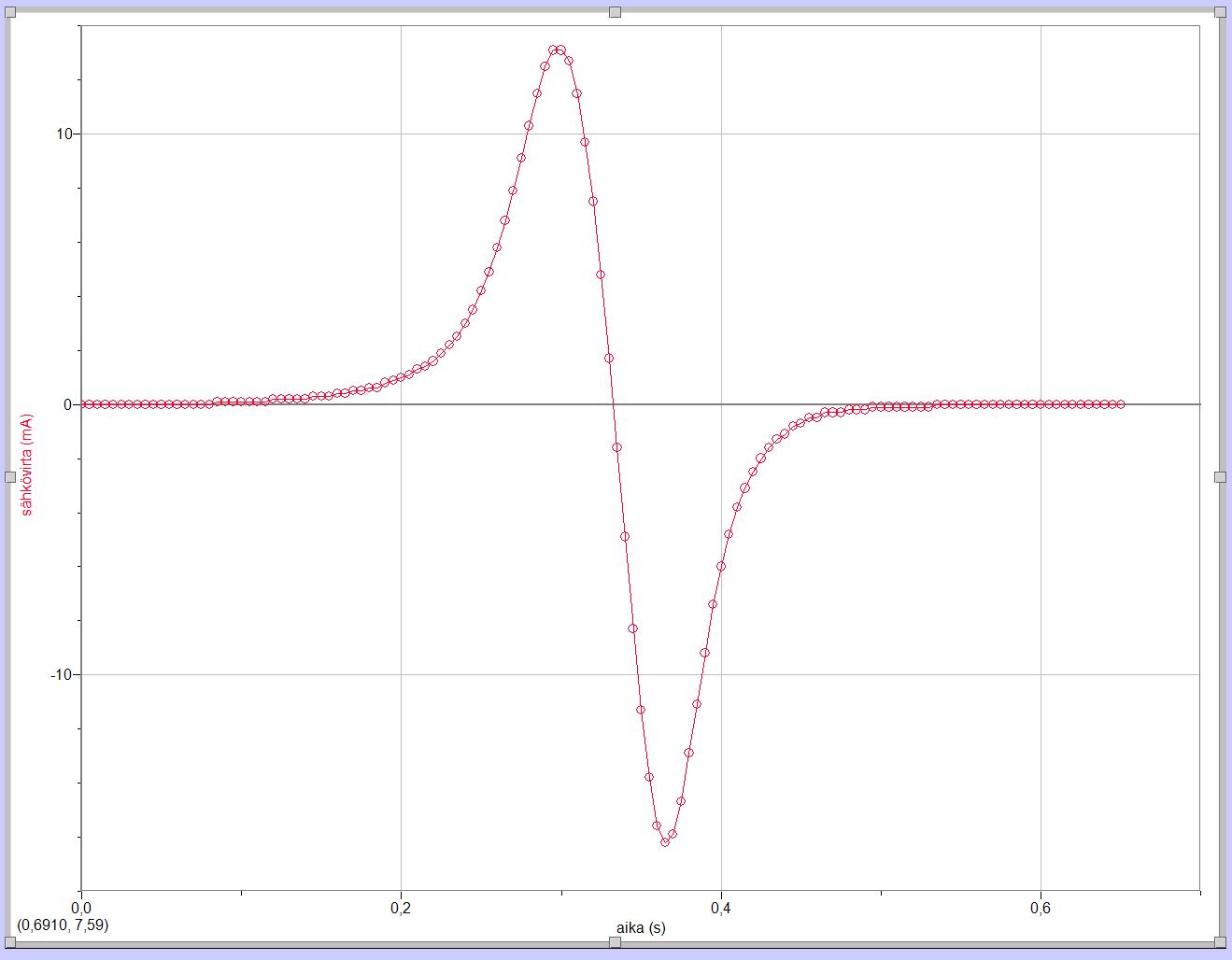

sähkövirta mitataan magneetin putoamisen aikana. Mittaustulokset on annettu mittausaineistossa 7. B .
7.1. Piirrä kuvaaja käämin sähkövirrasta ajan funktiona. Miksi käämissä kulkee sähkövirta, kun sauvamagneetti
pudotetaan käämin läpi? 7 p.
7.2. Vertaile toisiinsa käämin läpi kulkenutta kokonaissähkövarauksen suuruutta ensimmäisen ja toisen virtapiikin
aikana. 8 p.
